Cell for Capillary Electrophoresis
|
|
オーシャンインサイトのCUV-CCEクロマトグラフィ/毛細管電気泳動サンプルセルは、クロマトグラフィまたは毛細管の電気泳動システム内の液体の相対的な吸光度を測定するための光学取付け具です。セルはオンラインに取り付けられます; つまり光は、チューブの整合性を荒らす事なく合成石英チューブの端を通して放出されます。この理由によって、デバイスと関連する圧力の制限がありません。 |
CUV-CCEクロマトグラフィ/毛細管電気泳動サンプルセルは以下の主要な利点を特色としています:
- 電気泳動システム内の流体の紫外吸光度を測定
- 圧力制限なし
- 2本の耐ソラリゼーションファイバ付きサンプルセル
- 優れた化学耐性を誇るPEEK材質の取付け具と取付け部品
CUV-CCEは、最高500mmの直径までの合成石英チューブに対応可能です。CUV-CCEにはアップチャーチF230 内径0.015インチのチューブスリーブが付属しています。しかしながら、異なる内径チューブスリーブは様々なチューブサイズに適合するためにご利用いただけます。

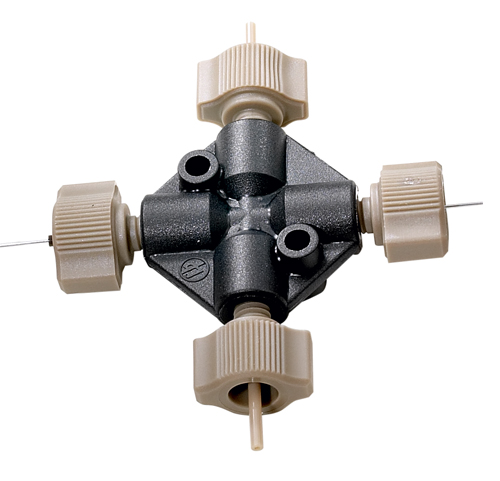

セル固定取付け具は、0.020インチのスルーホールを備えた標準の10-32 PEEKクロス(アップチャーチ#P-729)、10-32の円錐形メスねじ、および4つのF-300 PEEK指止め取付け部品からつくられています。2本の300μm径耐ソラリゼーション光ファイバはCUV-CCEに付属しています。光ファイバはアルミニウムジャケットを施したシリカコア/シリカクラッドの紫外導波路です。光ファイバは、各々サンプルチューブと十字に挿入されて、同じF230 内径0.015インチのチューブスリーブと指止め取付け部品で固定されます。
チューブのジャケットを取り除く事によって透明な光学ウィンドウを提供しなければなりません。これは、十字に配置されるジャケットの部分を焼き払う事によって簡単にできます。
ユーザ情報
CUV-CCEをご使用いただくために、オーシャンインサイトはL2ディテクタ集光レンズ、グレーティング#1または#2のいずれか、25μmスリット、UV2紫外ディテクタアップグレード、およびOFLV-200-850オーダーソーティングフィルタを備えた分光器ユニットを推奨しています。
仕様
| CUV-CCE 仕様 |
| サイズ (mm): |
28.6 x 28.6 (クロス); 50.8 x 50.8 (取付け具込み) |
| 重量: |
9.4 g |
| 材質: |
PEEKポリマー |
| ねじ: |
10-32 |
| ねじ穴サイズ (mm): |
0.51 |
| 取付け具: |
F-142フェルール付きのF-300ダブルウィングナット(4つ) |
| 対応チューブサイズ: |
外径 350-390 μm |
| 定格圧力 (チューブ): |
6,000 psi (414 bar) |
| チューブスリーブサイズ (mm): |
内径 0.41、長さ 31.8 |
| 紫外導波路光ファイバ: |
- アルミニウムジャケット
- 300 μm 径
- 耐ソラリゼーション
- シリカコア/シリカクラッド
|
| 光路長: |
シリカチューブ径 |
|
