 DH-2000 Deuterium Tungsten Halogen Light Sources
オーシャンインサイトのDH-2000重水素タングステンハロゲン光源は、重水素とタングステンハロゲン光源の連続スペクトルを単一の光路に組み合わせます。組み合わされたスペクトル光源は、215-2000nmの強力で安定した出力を生じます。さらに、190-1700nmの波長範囲を提供するディープUVバージョンの光源もご利用いただけます。
DH-2000シリーズにはいくつかのモデルがございます。詳細は下記の製品リストをご参照下さい。
オプションとアクセサリ
内蔵シャッタ付きのDH-2000もまたご用意しており、スイッチまたはTTL信号のいずれかによって駆動できます。その他のオプションは、最高4mmの厚さと25mm角または径20mmの円形の大きさまでのフィルタを収容するフィルタホルダ付きシステムです。すべてのDH-2000シリーズ光源は、光ファイバ経由でオーシャンインサイト分光器やアクセサリへ簡単に接続するためのSMA905コネクタ、およびファイバが接続されていないときに光を遮断するための安全シャッタを持っています。
調節可能なパワー
DH-2000の全バージョンは、重水素とタングステンハロゲン光源の間の光量バランスをとるために光源の背面に電位差計を備えています。この電位差計により、タングステンハロゲンの光を10-100%の光出力に調節可能です。
光ファイバ
オーシャンインサイトは、全バージョンのDH-2000で、耐ソラリゼーション光ファイバのご使用を推奨しています。
DH-2000 スペクトル出力
 |

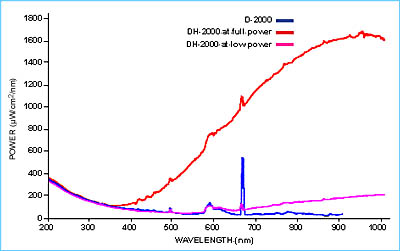

| このスペクトル出力グラフは、フルパワーでのDH-2000(赤)とタングステンハロゲンが低出力でのDH-2000(ピンク)、およびD-2000の重水素(青)の出力を示しています。重水素の原子輝線の高さは、分光器の光学分解能に依存します。 |
| DH-2000 仕様 |
| サイズ: |
150 mm x 135 mm x 319 mm |
| 重量: |
3.5 kg |
| 消費電力: |
25 W (重水素); 20 W (タングステンハロゲン) |
| 波長範囲: |
190-400 nm (ディープUV重水素バルブ)
215-2000 nm (標準重水素とタングステンハロゲンバルブ) |
| 湿度: |
5-95% 40℃結露なし |
| ランプ電流: |
85 V/0.3 A 操作 |
| ランプ寿命: |
1,000 時間 |
| ランプ電圧: |
点灯時 580 V @ 20℃ |
| 電流電圧ドリフト: |
<0.01% / 時間 |
| 電流電圧安定性: |
<5 x 10-6 ピーク間 (0.1-10.0 Hz) |
| 動作温度: |
5℃ - 35℃ |
| 電力要求: |
85-264 V 50/60 Hz |
| 放射特性: |
0.5mm口径、開口数26°(13°); フォーカスされた総出力: 100W |
| 電力消費: |
約78VA |
| ウォームアップ時間: |
40分 (重水素);
20分 (タングステンハロゲン) |
| マーキング: |
CE; VDI/VDE 0160; EN 61010 |
| 型番 |
製品 |
| DH-2000-FHS-DUV |
190-1700nmの波長範囲を供給するディープUV重水素バルブを用い、最高25mm角または径25mmの円形で厚さ4mmまでのフィルタを保持するフィルタホルダが付いたDH-2000 |
| DH-2000-S-DUV-TTL |
190-1700nmの波長範囲を供給するディープUV重水素バルブを用い、シャッタ(付属の外部TTLライン経由で制御)が付いたDH-2000 |
| DH-2000-BH |
DH-2000の全バージョンのための交換用タングステンハロゲンバルブ |
| DH-2000-BD |
DH-2000、DH-2000-S、DH-2000-FHSのための交換用重水素バルブ |
| DH-2000-DUV-B |
DH-2000-DUV、DH-2000-S-DUV、DH-200-FHS-DUVのための交換用重水素バルブ |
|
