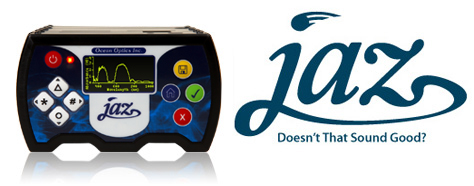

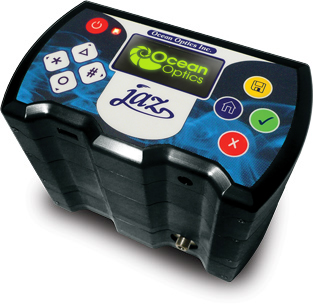

Jazモジュール式光学センシングスイート

Jazは、スタック可能なモジュール式の高性能センシング機器を構築するために組みあせる独立コンポーネントを含む、過去に類を見ないコミュニティです。

Jazは、従来の光学センシング測定器の限界によって制限されません。Jazは、そのユニークな特徴と拡張可能なプラットホームにより、フィールドアプリケーション、リモートセンシング、プロセスフロー、および品質保証に適した独自の測定器を構築可能です。

Jazは、さらに簡単にLEDバルブを交換できるLEDモジュールとともにご利用いただけます。現在は、全てのモジュールを取り替えなければならないのではなく、必要な事はLEDアセンブリの交換だけです - 小さな器具でわずか3つのネジを取り扱うだけです。オーシャンインサイトは、モジュールと、白色LED、450nm、590nm、および640nmの波長のLEDのバルブをご提供します。詳しくは弊社担当にご相談下さい。

充電式のリチウムイオンバッテリ
最大8つの分光器モジュール
PCを不要にする強力なマイクロプロセッサとオンボードディスプレイ
アプリケーションごとにシステムのカスタマイズができる積み重ね可能で、独立した計器モジュール
遠隔操作を可能にするイーサネット接続とデータ保存用SDカード!

Jaz分光器モジュール

-	交換可能なスリットとグレーティングは分光器設計を新しいレベルにします。
-	クロスドチェルニターナ光学ベンチ設計はありふれているかもしれませんが、他のベンチは決してありきたりではありません。最高の柔軟性のため、グレーティングと外部スリットは、資格あるユーザによって容易に交換できるように設計されています。

Jaz OLEDディスプレイモジュール

-	強力なオンボードマイクロプロセッサによりPCが不要となり、さらにOLEDディスプレイによってクリアで鮮明な表示を提供します。
-	Jaz OLEDモジュールは、ユーザインタフェースです。その強力なマイクロプロセッサは、モジュール間での交互作用を調和させている"指揮者"です。Jaz OLEDモジュールは、データ処理とロギング、分散コンピューティング、および表示でのユーザインタフェース機能をハンドリングします。

Jaz EB イーサネット & メモリモジュール

-	イーサネットはシステムパワーを供給し、遠隔操作を可能にし、そしてメモリと他の機能を提供します。
-	オーシャンインサイトの100Mbpsイーサネット接続は、システムに電力を供給し、ネットワーク上のあらゆるPCからのリモートアクセスを可能にする"単一ケーブルのソリューション"です。通信はワールドワイドウェブ上のどこかに接続されているモジュールとの間で行う事が出来ます。また、このモジュールにはデータストレージ用のSDカードスロットがついています。

Jaz MB バッテリ & 外部メモリモジュール

-	充電式バッテリおよびデータストレージの機能により、野外調査での電源供給やPC操作での悩みを解消します。
-	リチウムイオンバッテリは、イーサネット、USB、または外部電源を通してメインボードから充電可能で、長時間測定用に電力節約したスリープモードで独立したデータ収集を行います。また、このモジュールはメモリおよび他の機能のための2つのSDカードスロットを搭載しています。

ラウンドアップ

-	システムの消費電力は、適度の~2.5Wです
-	PCにデータ転送をするためにイーサネットをお使い下さい
-	Jazは、RoHS対応です
-	Jazは、IP通信プロトコルを使用しています; 専用のインタフェースは、スタックおよび/またはバックプレーンとの通信を可能にします

Jaz オプション

-	こちらからご利用可能な様々なオプションをご覧下さい
-	こちらからLEDモジュールをご覧下さい

内容
分光器モジュール
ディテクタ:	ソニー製 ILX511B リニアCCDアレイ (200-1100 nm)
グレーティングオプション:	紫外から近赤外までの14種類のグレーディング
スリット:	5、10、25、50、100、または200μm幅より選択
光学分解能:	~0.3-10.0 nm (FWHM)
S/N比:	250:1
ダイナミックレンジ:	1300:1
露光時間:	1 m秒 - 65 秒
DPUモジュール
ディスプレイ:	128 x 64 OLED
キーパッド:	どちらの向きからでも読みやすい押しボタン式ファンクション
オンボードコンピュータ:	データ処理機能付きの組込みマイクロコントローラ
イーサネットモジュール
イーサネット:	100 Mbps、IEEE 802.3準拠 10/100
データストレージ:	SDカードスロット (1)
バッテリモジュール
タイプ:	再充電可能なリチウムイオン
バッテリ寿命:	再充電まで~8 時間 (スタックの紫外-可視または可視-近赤外光源と使用時 <8 時間)
データストレージ:	SDカードスロット (2)
光源モジュール
可視-近赤外:	タングステンハロゲン
紫外-可視:	重水素タングステンハロゲン
LED:	複数の波長オプション

更なる情報やお見積に関するお問い合わせは、弊社担当までお問い合わせ下さい。 Email: spe@optosirius.co.jp、TEL: 03-5963-6377
