LAB-LMS-100 and LAB-LMS-200 Light Measurement Spheres
|
 |
LAB-LMS-100およびLAB-LMS-200 光測定積分球は、ランプの全光束の測定用に設計された積分球です。未知のランプの全光束は直接測定できません; NISTトレーサブルスタンダードランプとの比較に基づきます。 |
積分球の内側は、光測定積分球用に特別に調製された拡散白色反射コーティングであるスペクトラフレクト®でコーティングされています。ランプを電源に接続するための電気フィードスルーは、積分球内のプレート取付けたランプソケットで終結しています。アクセス可能なポートとフレームを備えたこのデザインは、通常なら測定するのが困難だと思われる光源に対応します。積分球のデザインは、CIE Publication 84およびCIE 127の推奨に従っており、使いやすく非常に正確な測定コンポーネントを提供します。入力ポートのコサインレシーバは、正確な全光束測定に必要な広い視野を提供します。積分球は、光源の正確なパワーにのみ依存し、積分球のサイズ、スペクトルまたは空間的配光には依存しない測定データを提供します。
2つのサイズのLAB-LMS積分球がご利用いただけます:
LAB-LMS-100 10インチ光測定用積分球: 最高100Wまでの最大ランプワット数の小型および超小型ランプおよび高輝度LEDの測定用の10インチ径積分球。積分球は、レールマウントのヒートシンクLED測定だけでなく他の前方光束測定にもご使用いただけるように設計されています。

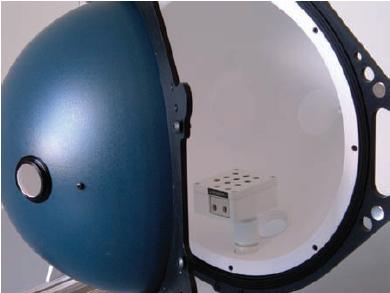

LAB-LMS-200 20インチ光測定用積分球: 最高400Wまでの最大ランプワット数の小型ランプの測定用の20インチ径積分球。蝶番をつけた設計により、積分球はランプ交換あるいは測定実行のため容易に開閉可能であり、ベンチトップでのご使用に完璧な積分球です。
| LAB-LMS-100 | LAB-LMS-100 | |
| 積分球直径: | 10 インチ | 20 インチ |
| 積分球コーティング: | スペクトラフレクト® | スペクトラフレクト® |
| 最大ランプ長: | 13 cm (5 インチ) | 25 cm (10 インチ) |
| 最大ランプワット数: | 100 W | 400 W |
| 最小ランプ光束: | 0.01 ルーメン | 0.04 ルーメン |
| 積分球アセンブリフレーム: | ベンチトップ | ベンチトップ |
