販売終了
LS-1 Tungsten Halogen Light Source
 |
オーシャンインサイトのLS-1 タングステンハロゲン光源は、可視-近赤外(360-2500nm)に最適化された用途が広い白色光源です。ランプは、小型で経済的なパッケージ内に高い色温度、非常に効率的な出力、および長い寿命を提供します。LS-1は、900時間の3100Kバルブまたは10,000時間の2800Kバルブでご利用いただけます。
LS-1は、オーシャンインサイトのファイバ光学分光器および光ファイバやキュベットホルダ、プローブを含むアクセサリに簡単に接続するためのSMA905コネクタを特色としています。
|
LS-1 特徴
- 可視-近赤外のスペクトル範囲 (360-2000 nm) -- 化学分析、固体対象の反射、および色測定に役立ちます
- 高い色温度、効率的な出力
- 光源出力のユーザ制御操作用の色補正および信号減衰アクセサリとともにご利用可能
- 900時間または10,000時間のバルブ

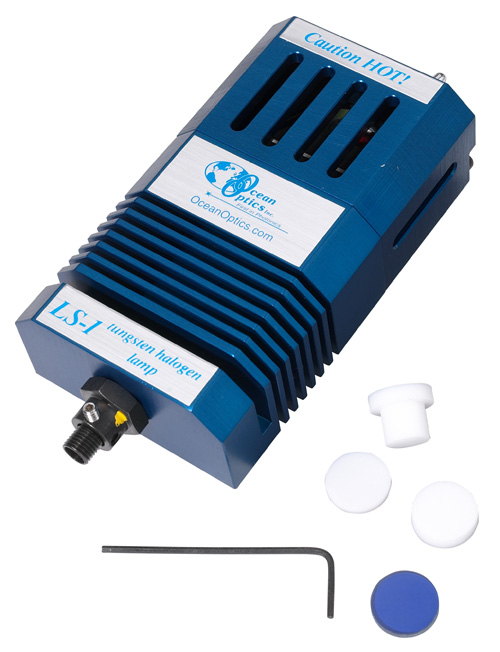

LS-1の付属品は、色補正用の外径1/2インチBG-34のフィルタと光源出力減衰用のテフロン拡散ディスクです。LS-1には、12VDC電源および電源コードが付属しています。
更なるLS-1モデルもまたご利用いただけます。
LS-1は、オーシャンインサイトのファイバ光学分光器および光ファイバやキュベットホルダ、プローブを含むアクセサリに簡単に接続するためのSMA905コネクタを特色としています。さらにビルドインスロットは、厚みで最高3mmまでのばらの光学フィルタを収容します。どちらのLS-1も、分光器や他のデバイスとともにマルチデバイスラックユニットまたはデスクトップボックスへ取り付け可能です。
LS-1には特定の測定に役立つであろう2つのアクセサリが付属しています。外径1/2インチのBG-34フィルタは、赤と近赤外の領域と比較して青の領域での信号を高めるために光源へ取り付け可能です(下記の最初のグラフをご参照下さい)。このフィルタはまた、望ましい信号振幅を提供するために分光器の露光時間を調節(2-3倍も長くする)するよう、減衰させる効果もあります。
様々な厚みの3つのテフロンディスクは同様にご利用可能です。これらディスクは、ファイバを接続するのに、そして分光器の飽和が問題であり他の減衰方法(分光器の露光時間を調節するような)が非現実的あるいは望ましくない場合に全体的な信号を減衰させるのに最適な拡散光源を構築するために用いられます。ディスクはそれぞれ、信号の約50%、75%、および99%を減衰させます。ディスク組み込みで、ウォームアップ期間中の光源出力は、ディスクがない時よりも僅かに変化が目立ちます。しかしながら、安定出力に達成する時間(~30分)は、影響を受けません。
LS-1 & LS-1-LL スペクトル出力
ユーザ情報:
- LS-1バルブは360nm未満の光をカットするガラス外被に収容されています。LS-1は、360nm未満の照射を必要とするアプリケーションに用いられるべきではありません。
- 上のスペクトルグラフは光源が出力している絶対分光放射照度スペクトルであり、分光器で取得する生のデータ(スコープモードのスペクトル)は、分光器システムの一部であるA/Dコンバータの生の電圧出力です。
- LS-1は2.5μmまでのエネルギーを発していますが、オーシャンインサイトのシリコンディテクタ分光器でご使用いただく場合、ディテクタの感度上限である~1100nmに制限されます。
| LS-1 仕様 |
| スペクトル範囲: |
360-2500 nm |
| サイズ: |
9.0 cm x 5.0 cm x 3.2 cm; 3.5 x 2.0 x 1.25 インチ |
| パワー入力: |
12 VDC/800 mA; 7-20 VDC/0.4-2 A |
| パワー出力: |
6.5 W |
| バルブ寿命: |
900 時間 (標準); 10,000 時間 (ロングライフ) |
| バルブ色温度: |
3100 K (900時間バルブ); 2800 K (10,000時間バルブ) |
| バルブへの出力: |
5 V/1.3 A |
| 出力規定: |
0.2% V |
| 安定化出力までの時間: |
~20 分 |
| 安定性: |
減衰レートは出力パワーの~0.1%/時間 |
| バルブ出力: |
7400 フィート燭 (7.4MSCP) |
| 内部フィルタアクセサリ: |
BG-34 変換フィルタ |
| 外部フィルタスロット: |
厚さ最高3mmのフィルタを収容 |
| スペクトル減衰: |
PTFEディスクアセンブリで50%、75%、および99% |
| コネクタ: |
SMA 905 |
| * オーシャンインサイトの分光器と用いる場合、LS-1の事実上のスペクトル範囲は、ディテクタのスペクトル感度 -- USB2000+の場合は約1100 nm (1.1 μm)に制限されます。 |
| 型番 |
製品 |
| LS-1 |
900時間バルブ、12 VDC電源、BG-34 色補正フィルタ、およびテフロン拡散ディスクを備えたタングステンハロゲン光源 |
| LS-1-LL |
10,000時間バルブ、12 VDC電源、BG-34 色補正フィルタ、およびテフロン拡散ディスクを備えたロングライフタングステンハロゲン光源 |
| R-LS-1 |
ラックマウントLS-1タングステンハロゲン光源; BG-34 色補正フィルタとテフロン拡散ディスクが付属 |
| R-LS-1-LL |
ラックマウントロングライフLS-1-LLタングステンハロゲン光源; BG-34 色補正フィルタとテフロン拡散ディスクが付属 |
| 型番 |
製品 |
| LS-1-B |
LS-1用900時間取替えバルブ |
| LS-1-LL-B |
LS-1-LL用10,000時間取替えバルブ |
| OF2-LS |
LS-1で使うために設計されたBG-34、GG395、およびOG550フィルタを含むフィルタセット |
| FCBARREL |
FC端子の光ファイバに対応する0.25インチ径のバレル; LS-1タングステンハロゲン光源の標準SMAポートを取り替えます。 |
| LS-1-CAL |
900時間バルブ(3100K)および調整12VDC電源付きのNISTトレーサブル校正タングステンハロゲン光源(300-1050 nm)。注意: LS-1-CALは照明光源としてのご使用を目的としていません。 |
|
