Reflection and Transmission Stage
オーシャンインサイトのSTAGE-RTL-Tは、シリコン、金属、ガラス、およびプラスチックのようなサブストレート材料の分析のための斬新なサンプリングシステムです。STAGE-RTL-Tはオーシャンインサイトの分光器と光源に接続され、反射率および透過率の測定のための様々なセットアップに構成される事ができます。

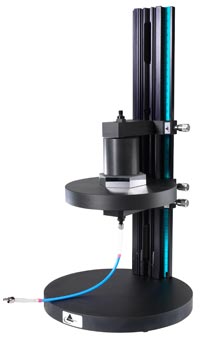

STAGE-RTL-Tは、つまみねじでレールに取り付ける3つのデバイス付きのベースプレートに取り付けられた可変のレールから構成されています。底面から最上部まで、これらデバイスは、紫外-可視のコリメーティングレンズ付きファイバホルダ; 反射または透過用のサンプルホルダ; および後方反射と環境照明の影響を軽減するための光トラップ(2つ目のコリメーティングレンズにアクセスするために取り除いて下さい)です。
STAGE-RTL-Tは非常に用途の広いアイテムです: サンプルの上下に配置されたプローブで反射測定を実行します(下からの測定は、プローブとサンプルの間を一定距離に保ちます); 適所の光トラップで反射測定を行います; あるいは2本のファイバを使用してサンプルの透過率を測定します。
STAGE-RTL-T -- 仕様
STAGE-RTL-T 仕様 |
サイズ (ベース): |
206.3 mm |
サイズ (サンプルエリア): |
径 152.4 mm (サンプルホルダ) |
重量: |
4,500 g |
高さ: |
400mmまで調節可能なレール高 |
|
