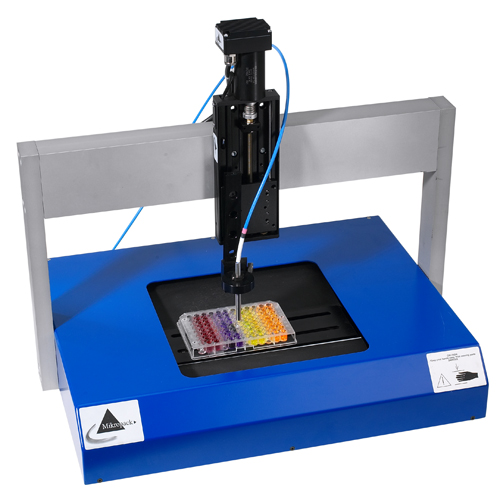

XYZ Mapping Tables
|
|
オーシャンインサイトは、4つの高精度リニアXYZマッピングテーブルをご提供します。オーシャンインサイトの分光器システム、または他のセンシングデバイスと組み合わせるとき、マッピングテーブルはスペクトル特徴の空間的マッピング、あるいはマイクロウェルプレートにおける吸光度または蛍光の測定のようなマルチサンプリング操作に理想的です。 |
マッピングテーブルについて
テーブルは、垂直(Z軸)のステージ用のSNSコントローラとポータルに加えて、各軸を駆動するための電気モーターとエンコーダがついてきます。
システムは操作するために110-240VACを必要とし、RS-232バスを介してPCへ接続します。モニタのコンピュータ制御の操作は、アプリケーション互換のスクリプト言語用組み込みVisual Basicを備えたオーシャンインサイトの分光器オペレーティングソフトウェアであるOOIBase32 Platinumで記述されたスクリプトでご利用いただけます。
XYZテーブルは、150 mm x 150 mm、または200 mm x 150 mmのX-Y範囲内で全てのサンプルの測定を可能にします。リニア軸の分解能は1μmで、+/-5μmの精度を持っています。100mmの垂直ステージで、プローブやその他の種類のサンプリングデバイス用ホルダを取り付け可能です。
オプション
XYZマッピングテーブルは、4つの異なるバージョンでご利用いただけます。150 mm x 150 mmまたは200 mm x 150 mmの移動範囲を持つX-Yステージのみとしてテーブルをご使用下さい; 完全なXYZシステムを構築するために、あとでオプションの100 mm Z軸を追加して下さい。または、150 mm x 150 mm x 100 mmまたは200 mm x 150 mm x 100 mmの両方のバージョンで3つ全てのステージを備えているシステムをご選択いただけます。マッピングテーブルオプションのリストである下記表をご参照下さい。
| アイテム |
X |
Y |
Z |
移動距離 |
| XY(Z)-150X150+ |
150 mm |
150 mm |
オプション |
150 x 150 mm |
| XY(Z)-200X150+ |
200 mm |
150 mm |
オプション |
200 x 150 mm |
| XYZ-150X150X100 |
150 mm |
150 mm |
100 mm |
150 x 150 x 100 mm |
| XYZ-200X150X100 |
200 mm |
150 mm |
100 mm |
200 x 150 x 100 |
| Z-AXIS-100+ |
なし |
なし |
100 mm |
XY ステージ x 100 |
仕様
| XYZマッピングステージ |
| サイズ (mm): |
476 x 375 x 89 (ベース)
508 x 38 x 165 (レール) |
| 重量: |
14.7 kg |
| パワー入力: |
110-240 VAC |
| インタフェース: |
RS-232 |
| 移動距離 (mm): |
150 x 150 (最小) |
| 制御システム: |
CNCコントローラ (2-3 軸) |
|
