赤外ディテクタの種類

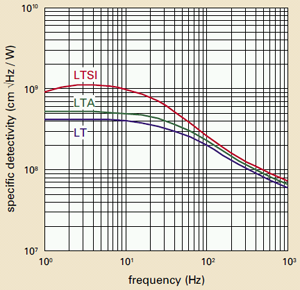

ディアスインフラレッドシステムの赤外ディテクタは、1.5-25μm(6666-400cm-1)の検出が可能で、感度ごとに標準タイプのLTシリーズ、高感度タイプのLTAシリーズ、さらに超高感度タイプのLTSIシリーズをご用意しております。各種赤外ディテクタのラインナップは下記製品リストをご参照下さい。

シングルタイプ/マルチタイプ
  ■ 非冷却パイロ素子
  ■ タンタル酸リチウム
  ■ 高感度 (109cm√Hz/W)
  ■ 低ノイズ
  ■ 長期信頼性
  ■ マルチチップ (最大4ch)
  ■ 電圧/電流モード
  ■ IRフィルタカスタム提供
  ■ 各種パッケージングタイプ

リニアアレイタイプ
  ■ 128/256素子非冷却パイロ素子
  ■ CMOS基盤上に素子を形成
  ■ 最新のイオンビームテクノロジー
  ■ 最小50μmピッチ
  ■ 各種可変フィルタ提供可能 		  ■ タンタル酸リチウム
  ■ 高い安定性
  ■ 高感度/低ノイズ
  ■ ハーメチック金属筐体

モジュールタイプ
  ■ 128/256素子
  ■ 電源内蔵
  ■ 16ビットA/Dコンバータ
  ■ RS232/422インタフェース 		  ■ 256Hzチョッパ付き
  ■ クロックジェネレータ内臓
  ■ デジタルシグナルプロセッサ
  ■ Windows用ソフトウェア

モジュールタイプ
  ■ TO39 (標準)
  ■ 2種類のIR透過ファイバ (1.5-6.0μmと4-18μm)
  ■ 各種コネクタ
  ■ 非冷却パイロ素子
  ■ 高感度
  ■ IRフィルタのカスタム提供
赤外ディテクタ製品リスト (電圧モード)

シングル素子ディテクタ(電圧モード)
型式 受光サイズ ポリマー
吸収体 		熱補正 応答性
(V/W) 		ノイズ電圧 感度*(cm√Hz/W)
  LT Q2 2 × 2 mm     300 150 4・108
  LT Q1 1 × 1 mm     1100 500 2・108
  LT Q0.5 0.5 × 0.5 mm     3200 1500 1・108
  LT G1.2 1.2 × 1.2 mm     730 370 2.3・108
  LT G2 2 × 2 mm     300 170 3.5・108
  LT G2PC 2 × 2 mm   ● 150 100 3・108
  LT D2.5 φ2.5 mm     220 140 4・108
  LT D2 φ2 mm     360 190 3.5・108
  LT D1 φ1 mm     1200 700 2・108
  LT Q2 2 × 2 mm     250 80 8・108
  LTI Q2PC 2 × 2 mm   ● 125 55 6.2・108
  LTI Q1 1 × 1 mm     900 160 6・108
  LTI Q0.5 0.5 × 0.5 mm     3500 500 3・108
  LTI D2 φ2 mm     300 80 8・108
  LTI D1 φ1 mm     1200 200 5・108
  LTA G1.2 1.2 × 1.2 mm ●   900 370 3・108
  LTA G2 2 × 2 mm ●   400 170 4.5・108
  LTA G2PC 2 × 2 mm ● ● 200 100 3.7・108
  LTA G3 3 × 3 mm ●   170 100 6・108
  LTA G3PC 3 × 3 mm ● ● 80 60 5・108
  LTAI G2 2 × 2 mm ●   300 100 6・108
  LTAI G2PC 2 × 2 mm ● ● 150 70 4.8・108
  LTS Q2 2 × 2 mm   ● 420 150 5・108
  LTS Q1PC 2 × 2 mm ● ● 200 105 4・108
  LTS Q1 1 × 1 mm ●   1600 500 3・108
  LTS D2.5 φ2.5 mm ●   340 140 6・108
  LTS D2 φ2 mm ●   520 190 5・108
  LTS D1 φ1 mm ●   1800 700 2.5・108
  LTSI Q2 2 × 2 mm ●   350 80 9・108
  LTSI Q2PC 2 × 2 mm ● ● 170 55 7・108
  LTSI Q1 1 × 1 mm ●   1300 150 8・108
  LTSI Q1PC 1 × 1 mm ● ● 650 105 6.5・108
  LTSI D2 φ2 mm ●   450 80 9・108
  LTSI D1 φ1 mm ●   1600 200 7.5・108
シングル素子ディテクタ(電流モード)
型式 受光サイズ ポリマー
吸収体 		熱補正 応答性
(V/W) 		ノイズ電圧 感度*(cm√Hz/W)
  LTI Q2I10 2 × 2 mm     56000 22000 6.5・108
  LTI Q2I100 2 × 2 mm     300000 100000 8・108
  LTA G2I10 2 × 2 mm ●   15000 20000 1.5・108
  LTA G2I10PC 2 × 2 mm ● ● 14000 20000 1.4・108
  LTA G2I100 2 × 2 mm ●   70000 20000 2.6・108
  LTA G2I100PC 2 × 2 mm ● ● 65000 20000 2.3・108
  LTA G2C10 2 × 2 mm ●   15000 20000 1.5・108
  LTA G2C10PC 2 × 2 mm ● ● 14000 20000 1.4・108
  LTA G2C100 2 × 2 mm ●   70000 20000 2.5・108
  LTA G2C100PC 2 × 2 mm ● ● 65000 20000 2.3・108
  LTSI Q2I10 2 × 2 mm ●   80000 22000 9.5・108
  LTSI Q2I100 2 × 2 mm ●   450000 100000 1.0・108
マルチチャンネルディテクタ(電圧モード)
型式 受光サイズ ポリマー
吸収体 		熱補正 応答性
(V/W) 		ノイズ電圧 感度*(cm√Hz/W)
  2LTSI Q1 1×1mm×2個 ●   1100 150 7・108
  2LTSI Q1PC 1×1mm×2個 ● ● 550 105 5.5・108
  2LTA G2 2×2mm×2個 ●   300 170 3.4・108
  2LTA G2PC 2×2mm×2個 ● ● 150 100 3・108
  3LTA G2 2×2mm×3個 ●   300 170 3.4・108
  3LTA G2PC 2×2mm×3個 ● ● 150 100 3・108
  4LTA G2 2×2mm×4個 ●   300 170 3.4・108
  4LTA G2PC 2×2mm×4個 ● ● 150 100 3・108
マルチチャンネルディテクタ(電流モード)
型式 受光サイズ ポリマー
吸収体 		熱補正 応答性
(V/W) 		ノイズ電圧 感度*(cm√Hz/W)
  2LTA G2I100 2×2mm×2個 ●   70000 20000 2.5・108
  2LTA G2I100PC 2×2mm×2個 ● ● 65000 20000 2.3・108
  2LTA G2C10 2×2mm×2個 ●   15000 20000 1.5・108
  2LTA G2C100 2×2mm×2個 ●   70000 20000 2.5・108
  3LTA G2I100 2×2mm×3個 ●   70000 20000 2.5・108
  3LTA G2I100PC 2×2mm×23個 ● ● 65000 20000 2.3・108
  4LTA G2I100 2×2mm×4個 ●   70000 20000 2.5・108
  4LTA G2I100PC 2×2mm×4個 ● ● 65000 20000 2.3・108

  ■ ポリマー吸収体(Additional absorber): ポリマーベースの吸収体レイヤーを用いることで赤外の吸収が約85%向上します。
  ■ シルバーブラック(Silver Black): 銀の粉体の一種をベースとしたレイヤーを用いることで赤外の吸収が約99%向上します。
  ■ エッチング(Increased detectivity): イオンビームエッチングの技術を用いて、チップを薄くしてノイズを減らします。一般的に電圧モードで使用する場合、チップが薄い程ノイズは小さくなります。
  ■ 熱補正(Thermal compensation): 2つのチップを搭載しており、1つは赤外感知用でもう1つは周りの温度(ノイズ)を感知します。外部の温度などのノイズを実際に測定した赤外線のエネルギーから差し引いて測定することができます。測定環境が激しく変化する場合に役立つ機能です。

128/256素子リニアアレイディテクタ

焦電型リニアアレイ(For Measurement Applications)
型式 ピクセル数 ピクセルサイズ
幅×長/ピッチ(um) 		応答性
(V/W) 		ノイズ電圧
(mV) 		NEP
(nW) 		MFT
(R=3lp/mm) 		均一性
(%)
128LT 128 90×100/100 230000 0.7 3 0.6 5
128LTI 128 90×100/100 540000 0.8 1.5 0.6 5
128LT
SP0.5 		128 90×500/100 230000 0.9 3.9 0.6 5
128LTI
SP0.5 		128 90×500/100 540000 1.2 2.2 0.6 5
128LT
SP1.0 		128 90×1000/100 230000 1.1 4.9 0.6 5
128LTI
SP1.0 		128 90×1000/100 540000 1.9 3.5 0.6 5
256LTI 256 42×100/50 620000 0.7 1.1 0.6 5
256LT
SP0.5 		256 42×500/50 620000 0.9 1.4 0.6 5
256LTI
SP0.5 		256 42×1000/50 620000 1.1 1.8 0.6 5
510LTI 510 20×100/25 680000 0.9 1.3 0.8 10
510LTI
SP0.5 		510 20×500/25 680000 1.3 1.7 0.8 10
焦電型リニアアレイ(For Spectroscopic Applications)
型式 ピクセル数 ピクセルサイズ
幅×長/ピッチ(um) 		応答性
(V/W) 		ノイズ電圧
(mV) 		NEP
(nW) 		MFT
(R=3lp/mm) 		均一性
(%)
128LTI
SP0.5 		128 90×500/100 540000 1.2 2.2 0.6 5
256LTI
SP0.5 		256 42×500/50 620000 0.9 1.4 0.6 5
256LTI
SP0.5 V3 		256 42×500/50 1850000 2.2 1.2 0.6 5
256LTI
SP0.5 V5 		256 42×500/50 3100000 4.5 1.4 0.6 5
256LTI
SP0.5 V8 		256 42×500/50 4950000 6.5 1.3 0.6 5
256LTI
SP0.5 V16 		256 42×500/50 9900000 13.0 1.3 0.6 5
256LTI
SP1.0 		256 42×1000/50 620000 1.1 1.8 0.6 5
256LTI
SP1.0 V3 		256 42×1000/50 1850000 3.0 1.6 0.6 5
256LTI
SP1.0 V5 		256 42×1000/50 3100000 5.6 1.8 0.6 5
256LTI
SP1.0 V8 		256 42×1000/50 4950000 8.5 1.7 0.6 5
256LTI
SP1.0 V16 		256 42×1000/50 9900000 17.0 1.7 0.6 5
