Fiber Optic Variable Attenuator

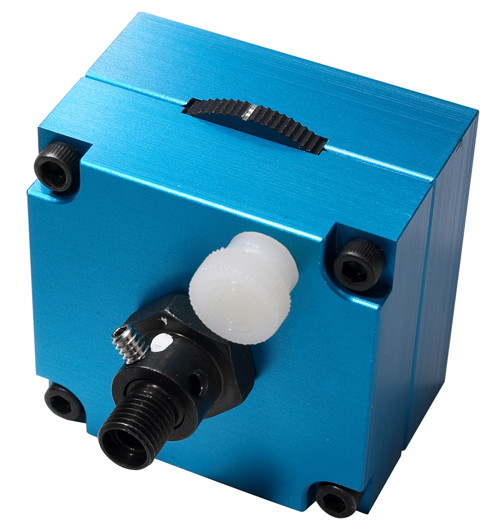

FVA-UV ファイバ光学可変アッテネータ

オーシャンインサイトのFVA-UVファイバ光学可変アッテネータは、2本のファイバ間で透過した光量(信号強度)のコントロールに役立つ光学機械式のデバイスです。FVA-UVは、SMA905コネクタを介してファイバに接続し、紫外-可視から近赤外までの全波長において一様に光を減衰させます。

FVA-UV可変アッテネータは、FVA-ADP-UVおよびFVA-ADP-VISアダプタによって口径にコリメーティングレンズを備えている光源にアッテネータを直接接続する事ができます。

なぜ信号を減衰させる必要があるのか?

レーザー特性評価のような強度の高い光量レベルのアプリケーションでは、おそらく分光器の高感度リニアCCDアレイディテクタによって効率よくデジタル化できる光よりも多くの光が分光器に到達するでしょう。同様にいくつかの吸光度実験では、信号減衰が必要になるかもしれません; あまりにたくさんの光は、リファレンス測定を飽和させる可能性があります。

いくつかの場合、ディテクタ飽和は異なるグレーティングの使用や光学ベンチの入射口径の変更(スリット組込みまたは小さい径の光ファイバの使用による)、あるいはNDフィルタを光路に加える事によって回避可能です。もうひとつの選択肢は、ディテクタの集光間隔を制限するために分光器の露光時間をソフトウェアによって調節する事です -- カメラのシャッタスピードを速い露光時間に変える事と類似しています。FVA-UVは、これらの信号-減少テクニックが実行不可能または望ましくない場合に適しています。

FVA-UVは、74-UVコリメーティングレンズを収容するための3/8-24のネジを切ったポートを備えた陽極処理アルミニウムブロックです。機械的調整ホイールは、構成の"読取"側に到達する照明の量を制御するために使用されます。調整ホイールは、開いた位置で径0.15インチまで切られ、90°回転で径0.060インチに、そして91-180°の間の回転で0.060インチから0.006インチに縮小します。6-32のナイロンつまみネジは、調整ホイールを適所に固定させます。

正しいFVA-ADPアッテネータアダプタにより、FVA-UVアッテネータはコリメーティングレンズを口径に備えたあらゆる光源に直接接続する事ができます。

サンプル透過スペクトル

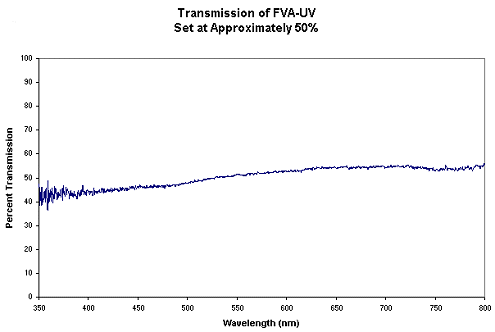

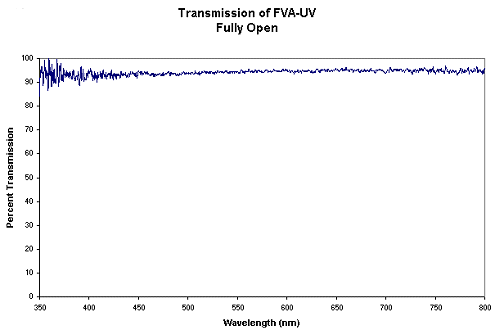

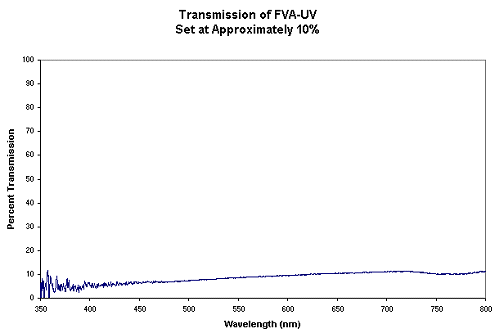

下記スペクトルは、FVA-UVの調整ホイールを様々な位置にした時の透過スペクトルサンプルです。

仕様

FVA-UV 可変アッテネータ 仕様
サイズ: 1.5" x 1.5" x 1.0"
アセンブリポート: コリメーティングレンズ用の3/8-24ねじ
調節ホイール:
  • 径 = 3/32インチ
  • 材質 = ギザギザの縁がついた黒の陽極処理されたアルミニウム
調節ホイールロック: 6-32 ナイロンつまみねじ
アダプタ:
  • FVA-ADP-UV: コリメーティングレンズ付きの紫外光源の口径に直接アッテネータを取り付けるためのアダプタ
  • FVA-ADP-VIS: コリメーティングレンズ付きの可視光源の口径に直接アッテネータを取り付けるためのアダプタ
コネクタ: SMA 905
