HR4-BREAKOUT Breakout Box
 |
オーシャンインサイトのHR2000+/HR4000、USB2000+/USB4000、およびQE65000分光器が持つ様々な機能により簡単にアクセスするために、分光器の30ピンポートから標準コネクタやヘッダのアレイに信号を分けるパッシブモジュールであるHR4-BREAKOUTをご指定下さい。
HR4-BREAKOUTブレイクアウトボックスには、ボックスを分光器に接続する30ピンのHR4000-CBL-BBリボンケーブルが付属しています。
|
ブレイクアウトボックスは、下記のような分光器へのマルチインタフェースを可能にします:
外部トリガリング 汎用入出力 (GPIO) RS-232 インタフェース 光源 アナログ入出力
アクセサリコネクタに加えブレイクアウトボックスは、ボードそのものにカスタム回路のプロトタイプを作る事を可能にする中間ブレッドボードパターンに基づいた回路基板を特色としています。ブレイクアウトボックスは、PCのUSBポートから分光器経由で電源供給されるか、分光器がPCとシリアル接続される時は独立した5V電源を必要とします。ブレイクアウトボックスのカスタム回路に配線しているのであれば、おそらくUSB-CBL-PS電源(別売)が必要となるでしょう。
HR4-BREAKOUTブレイクアウトボックスは下記分光器とご使用いただけます:
 |

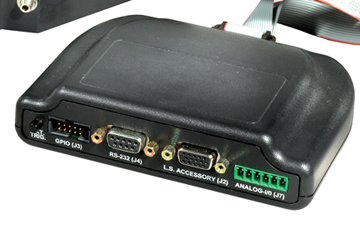

| このブレイクアウトボックスの拡大写真は、ご利用可能なコネクタを示しています。 |
|
|
 |

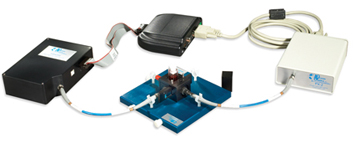

| これはHR4000とブレイクアウトボックスの構成例です。 |
関連製品
| アイテム |
説明 |
| HR4-BREAKOUT: |
ブレイクアウトボックス |
| USB-CBL-PS: |
シリアルポートでブレイクアウトボックスを使用するための外付け5V電源 |
| USB-ADP-BB |
ブレイクアウトボックスとUSB2000+/USB4000の接続用アダプタブロック |
|
