Spectrometer Operating Principles

次の動画は、オーシャンインサイトの分光器がどのように動作するかを示しています。

動画は、オーシャンインサイトのCCDディテクタベースの分光器がどのように動作するかを示しています。光は光ファイバに入り、効率的に分光器に送られます。一旦分光器内で、光ファイバから出てくる拡散光が球面ミラーによって平行にされます。平行光は平面グレーティングによって回折され、生じた回折光は、2つ目の球面ミラーによってフォーカスされます。スペクトルの像はリニアCCDアレイに投射され、そのデータはオンボードA/Dコンバータを介してコンピュータに転送されます。

光は、CCDピクセルでフォトダイオードに当たります。これらの逆に偏ったフォトダイオードは、光子束と比例した割合でコンデンサを放電します。ディテクタの露光周期が終了したとき、一連のスイッチは閉ざされ、チャージをシフトレジスタに転送します。シフトレジスタへの転送が終了した後スイッチは開かれ、フォトダイオードに取り付けられたコンデンサは再び充電されて、新しい露光周期が始まります。光エネルギーが積算されるのと同時に、データはA/Dコンバータによってシフトレジスタから読まれます。デジタル化されたデータは、その後コンピュータ上に表示されます。

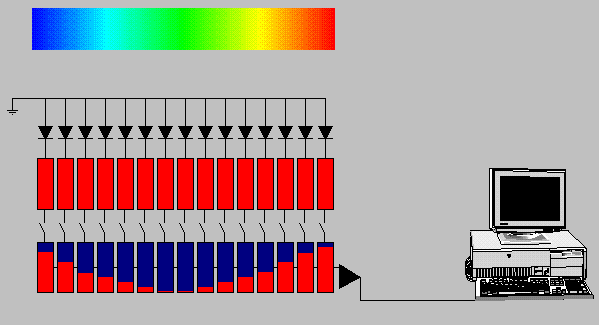

この動画はCCDの働きを表しています。
