Accessory
Mini-Chromモノクロメーター用アクセサリ







Interchangeable Slit Sets

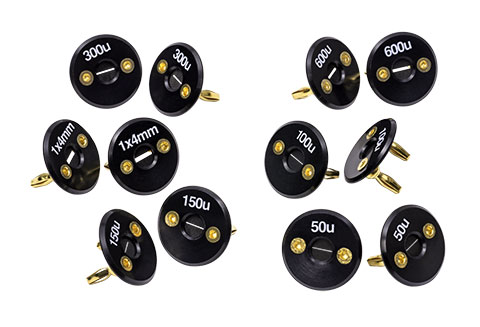

各Mini-Chromモノクロメーターにはデフォルトで1組の300μmのスリットが付属しています。別売の追加スリットセットをご使用いただければ、Mini-Chromの分解能あるいはスループットを最適化するできます。スリットのラインナップは、幅が50、100、150、300、600、1000μmとなり、スリットの高さはすべて4 mmです。

型番 説明

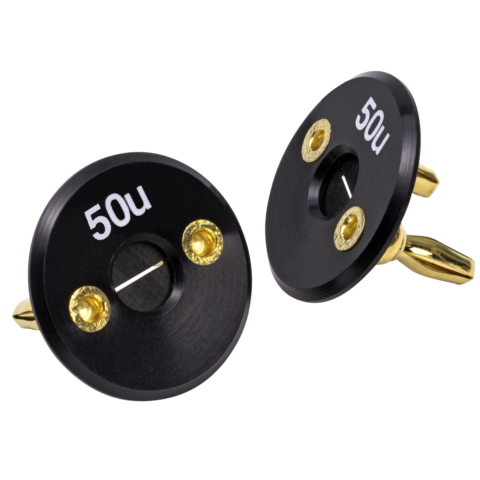

SP-0050 幅50μm x 高さ4mmのスリット一組
SP-0100 幅100μm x 高さ4mmのスリット一組
SP-0150 幅150μm x 高さ4mmのスリット一組
SP-0300 幅300μm x 高さ4mmのスリット一組
SP-0600 幅600μm x 高さ4mmのスリット一組
SP-1000 幅1mm x 高さ4mmのスリット一組



Aperture Adapters

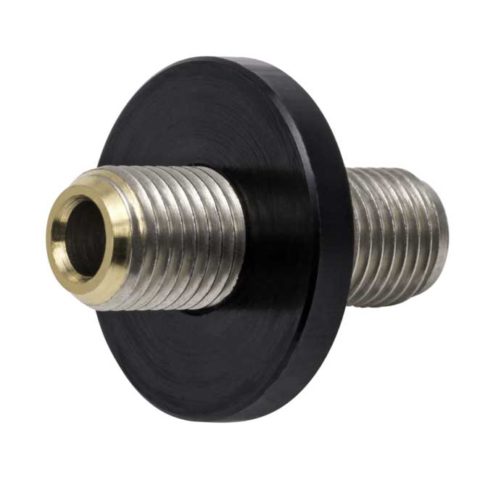

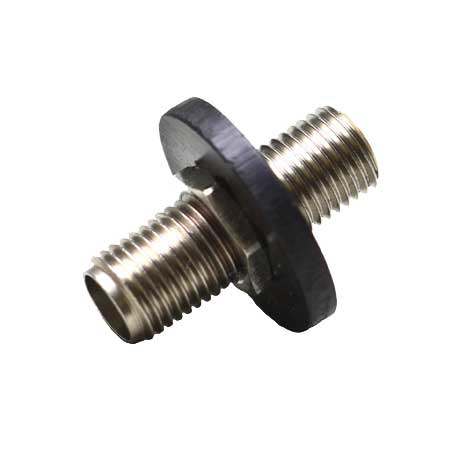

アパーチャーアダプターは、入射口および出射口のスリットポートを変換し、SMA 905互換の光ファイバアセンブリを接続可能にします。

型番 説明
MAA-1 Mini-Chrom用アパーチャ―アダプタ―、SMA 905



Fiber Optic Cable

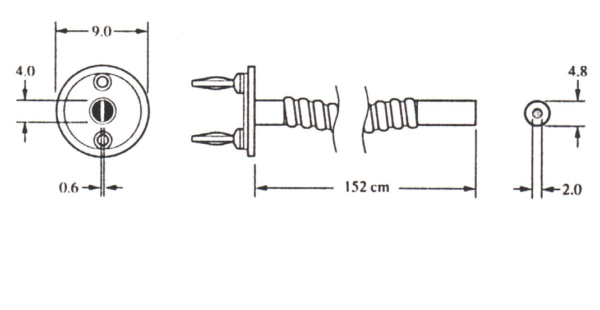

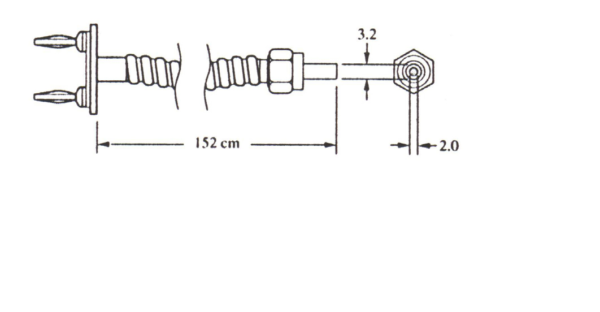

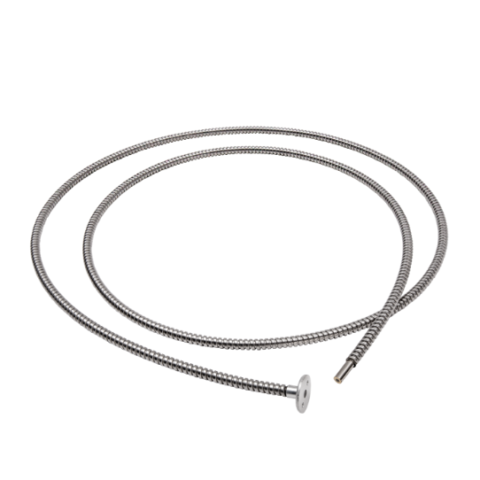

標準の光ファイバーケーブルアセンブリは、Mini-Chromの入射口または出射口ポートに直接差し込み、機能的に標準のエアスリットアセンブリにかわります。ケーブルは多数の光ファイバーを積み重ねて設計されており、Mini-Chromに接続する端子に、高さ4mm、幅1mmの照明/集光アパーチャー(スリット)を生み出します。ファイバーケーブルの反対側の端子にあるバンドル光ファイバーは、直径2.0mmの円形パターンで挿入されたSMA 905コネクタ、または直径4.57mm/長さ12.7mmのステンレススチールフェルールのいずれかで終端します。ケーブルの長さは152 cmです。Optometricsは、照明/集光アパーチャーに配置された精密なエアスリットにあらかじめ構成されたこれらの光ファイバーケーブルアセンブリも提供し、より高いスペクトル分解能と光スループット制御を可能にします。オプションのアパーチャーサイズはすべて高さが4mmで、幅は100、150、300、600μmです。ご注文時にご指定ください。 400nm未満のアプリケーションでは、石英ファイバーを特注アイテムとしてご提供しています。カスタムの長さもご利用可能です。

型番 説明
FO-F5 ガラス光ファイバケーブル、Mini-Chrom to フェルール、1.5m
FO-S5 ガラス光ファイバケーブル、Mini-Chrom to SMA、1.5m
FOFS-F2 石英光ファイバケーブル、Mini-Chrom to フェルール、61cm
FOFS-S2 石英光ファイバケーブル、Mini-Chrom to SMA、61cm



Holmium Oxide Calibration Filter

金属ホルダーに取り付けられた厚さ2.5mmの酸化ホルミウムフィルターガラスで構成されています。350-800nmの校正波長を示すスペクトルスキャンが含まれています。参照スキャンと表示された波長の比較は数秒しかかかりません。

型番 説明
HO-1 酸化ホルミウム校正フィルタ



Higher Order Blocking Filters

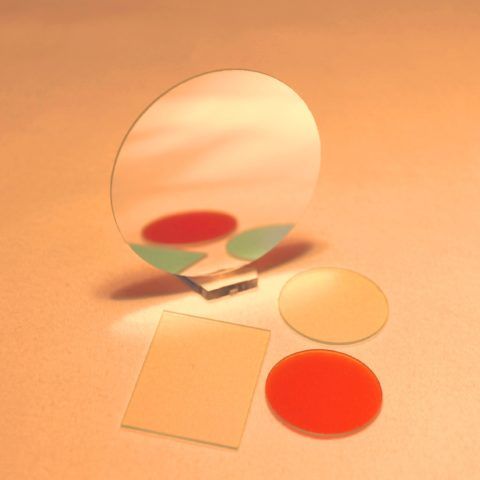

高次(λ/2、λ/3、λ/4など)放射をブロックするために必要です。高次カットフィルターは、リングに取り付けられたDynasilのロングパスカットオンフィルターです。

型番 説明
N/A モノクロメーターモデルに依存;詳細はお問い合わせ下さい



PCM-02 Stepping Motor Controller

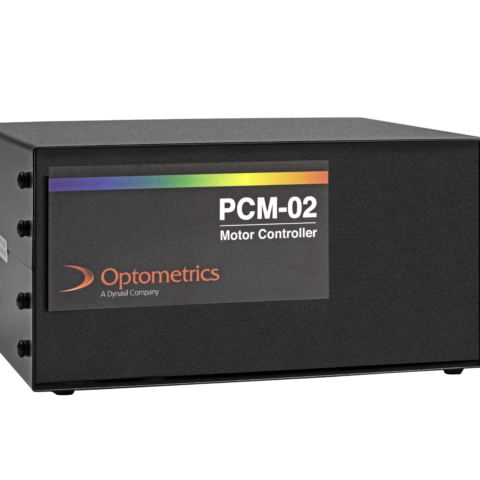

PCM-02ステッピングモーターコントローラーは、モジュール式のコントローラーで、スキャニングデジタルモノクロメーターの駆動に最適です。オペレーターはコンピューターを使用してモノクロメーターを特定の波長に移動し、波長範囲をスキャンできます。 PCM-02アプリケーションプログラムは、Windows® OSでご使用いただけます。

端末装置を使用してモノクロメーターを駆動すると、ユーザーはグレーティング駆動のさまざまな操作を制御する25以上のコマンドにアクセスできます(たとえば、移動する距離、移動の初期速度と最終速度、加速、一時停止の期間の時間など)。モーターが動作中であっても、いつでもコマンドを送信できます。モーターコントローラーボードには、複雑なモーションコントロールプログラムを格納するための2,000バイトを超える不揮発性メモリが搭載されています。

型番 説明
PCM-02-110 ステッピングモーターコントローラー、110V AC、60Hz
PCM-02-220 ステッピングモーターコントローラー、220V AC、50Hz



Tungsten Halogen Light Source

タングステンハロゲン光源は、ベースプレート上の石英エンベロープ20Wタングステンハロゲンランプ、ランプハウジング、シャッターアセンブリ、および可変のアパーチャーアセンブリと12V DCの安定化電源で構成されています。ランプ内のハロゲン化合物は、エンベロープの内側に堆積したタングステンをフィラメントに循環処理します。このタングステンの循環処理により、特に紫外でのランプ出力の段階的な劣化が防止され、ランプの寿命が延びます。光源は、可視および近赤外光源(340 nm-3 μm)として、あるいさまざまな分光測光システムを構築するためのビルディングブロックとしてご使用いただけます。この光源には、Mini-Chromモノクロメーターを取り付けるためのアタッチメントがあります。

Mini-Chromモノクロメーターを取り付ければ、タングステン光源はコンパクトで用途の広い単色光源としてご使用いただけます。ランプハウジング内の石英レンズは、タングステンランプからの放射をMini-Chromの入射スリットに集光し、光学系追加と時間のかかる調整が不要になります。

型番 説明
TS-110 タングステン光源、105-125V AC安定化電源付き
TS-220 タングステン光源、210-225V AC安定化電源付き
TS-20W タングステンハロゲン交換ランプ、2個セット
