 QEPro-Raman サイエンティフィックグレード分光器
ラマン分光用
オーシャンインサイトのQEPRO-Ramanは、900ライン/mmのグレーティングと50μmスリットを用いて785nmラマン励起用に構成されています。完全なモジュール式ラマンシステムにするために、785nmラマン励起レーザー、サンプルホルダ、その他ラマン用アクセサリを追加して下さい
仕様選択型QEPROを用いる事で、その他のラマン構成を構築する事も可能です。下記はQEPROのセットアップ例です：
構成例と推定性能
| QE Pro 532nm ラマンレーザー励起 |
| グレーティング |
スリット |
ラマンシフト |
分解能 |
| 1200 ライン/mm |
10 μm |
150-4000 cm-1 |
~8 cm-1 |
| 1200 ライン/mm |
25 μm |
150-4000 cm-1 |
~10 cm-1 |
| 600 ライン/mm |
10 μm |
150-7500 cm-1 |
~8 cm-1 |
| 600 ライン/mm |
25 μm |
150-7500 cm-1 |
~19 cm-1 |
| QE Pro 785nm ラマンレーザー励起 |
| グレーティング |
スリット |
ラマンシフト |
分解能 |
| 1200 ライン/mm |
50 μm |
150-2100 cm-1 |
~6 cm-1 |
| 1200 ライン/mm |
100 μm |
150-2100 cm-1 |
~8 cm-1 |
| 600 ライン/mm |
50 μm |
150-3950 cm-1 |
~13 cm-1 |
| 600 ライン/mm |
100 μm |
150-3950 cm-1 |
~18 cm-1 |
- ポータブル - フィールドでご使用可能な、設置面積が小さく軽量なファイバマルチチャンネル分光器
- 高感度 - 高い量子効率のディテクタ
- パワフル - >1000:1のS/N比
- 安定性 - 冷却機能付きディテクタにより微弱光検出しスペクトル歪曲を防ぎます
仕様
QEPRO-Ramanは、ラマン測定用の仕様固定型分光器で、以下を含みます:
| 外寸 |
| サイズ: |
182 mm x 110 mm x 47 mm |
| 重量: |
分光器: 1.15 kg、電源: 0.45kg |
| ディテクタ |
| タイプ: |
浜松ホトニクス製 サイエンティフィックグレード裏面入射型・TE冷却 1044x64素子 CCDアレイ |
| 範囲: |
185-1100 nm |
| 量子効率: |
90% @ ピーク; 65% @ 250 nm |
| 分光器 |
| 波長範囲: |
780-1000 nm |
| ラマンシフト: |
0-2800 cm-1 |
| 分解能: |
範囲にわたって7-11 cm-1 |
| 露光時間: |
8 m秒 - 60 分 |
| ダイナミックレンジ: |
~85,000:1 |
| S/N比: |
システム: 1000:1 (シングル取得) |
| 迷光: |
<0.08% @ 600 nm; <0.4% @ 435 nm |
| バッファリング: |
15,000 スペクトル |
| 光ファイバコネクタ: |
SMA905 および オーシャンインサイトFC |
| 電子回路 |
| 消費電力: |
供給電圧: 4.5 - 5.5 V |
| ストロボ機能: |
連続およびシングルストロボ |
| インタフェース: |
USB 2.0, 480 Mbps (USB 1.1互換); RS-232 (5-線) |
| 温度: |
TE冷却で周囲温度の40℃下まで; オペレーション: -40 ℃ - +50℃ |
| 湿度: |
≦ 90% (結露なし) |
* 波数における分解能は測定波長によって異なります。レーザー付近でより高くなり、ラマンシフトが遠いほど低くなります。
ダウンロード
PDF: QE Pro プロダクトシート
PDF: 製薬成分のラマン分析
|
オーシャンインサイト
製品に関するお問い
合わせはこちら
和文カタログを
ダウンロードして
下さい
予測される
波長範囲と分解能

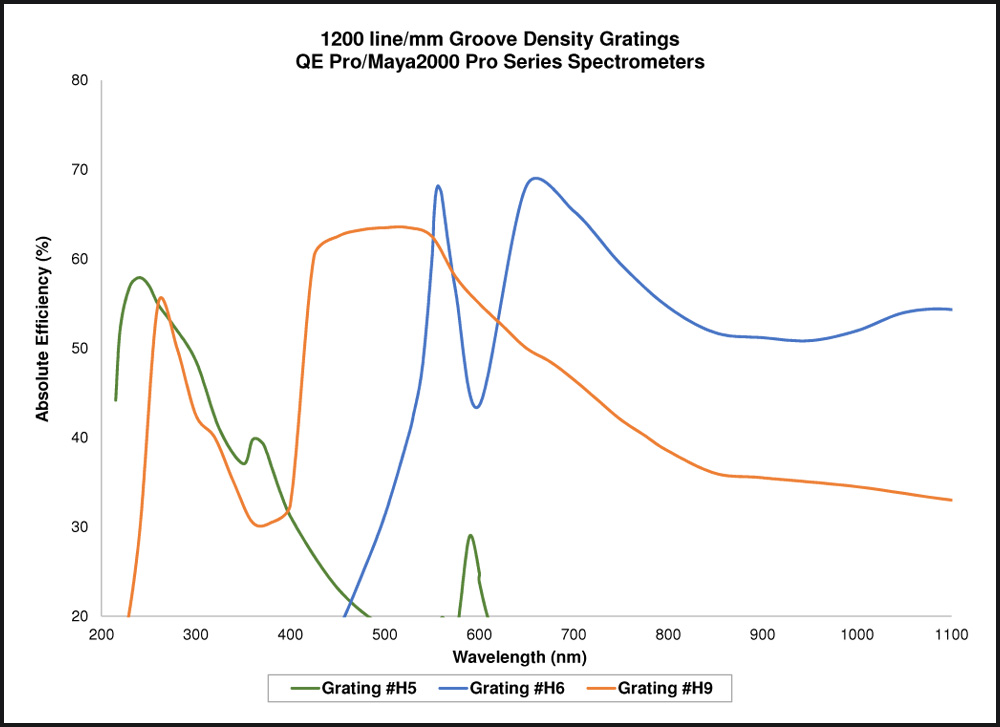

グレーティング
